Raspon od ačelični kutijasti nosačodnosi se na čistu horizontalnu udaljenost između dvije susjedne potporne točke (stubovi, ležajevi ili konstruktivni nosači) u zatvorenom pravokutnom čeličnom kutnom nosaču. Njegov dizajn raspona direktno utiče na sigurnost projekta, troškove i efikasnost izgradnje. Uglavnom ovisi o strukturnom sistemu kojem služi:
Kao samonoseći nosač / rešetka: Gornja ekonomična granica je 350–400 m. Za kutijaste nosače od čistog čelika, ograničenje ekonomičnog raspona je 300 m; za čelične-betonske hibridne nosače, proteže se do 338 m. Tehnički, samonoseće čelične kutijaste nosače-mogu se proizvoditi za raspone preko 350m, ali troškovi izgradnje, kontrola stabilnosti vjetra i dugotrajno-održavanje skretanja će se značajno povećati.
Kao nosači za ukrućenje visećih i kablovskih- mostova, najduži dovršeni viseći most sa čeličnim sanducima na svijetu ima glavni raspon od 2.023 m. Ne postoji fiksna teoretska gornja granica raspona, a duži rasponi se mogu ostvariti kroz optimiziran dizajn otpornosti na vjetar i usklađivanje kabelskog sistema.
Kao iskusan dobavljač čeličnih konstrukcija u inostranstvu, razumijemo da je raspon nosača ključni parametar u dizajnu projekta, usklađivanju opterećenja i rasporedu konstrukcije. Oslanjajući se na međunarodne standarde i inostranu inženjersku praksu, pružamo detaljan pregled klasifikacije raspona nosača čeličnih kutijastih profila, faktore koji utiču i praktične smjernice za odabir.
Šta je čelična kutija greda?

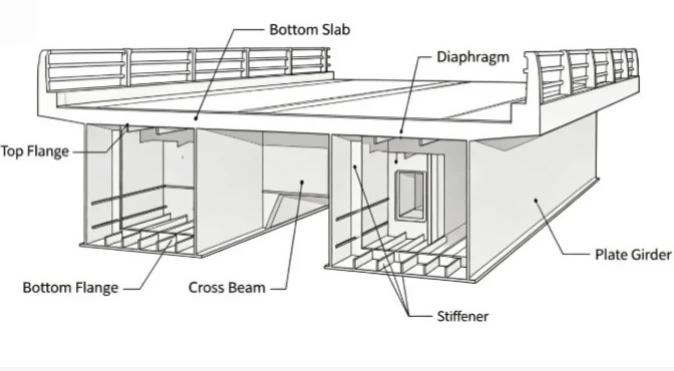

Čelična kutijasta greda je zatvoreni, pravougaoni ili trapezoidni šuplji konstruktivni element izrađen od čeličnih ploča, koji služi kao primarni{0}}element koji nosi opterećenje u konstrukciji mosta.
Njegov poprečni-presjek se sastoji od gornje i donje ploče povezane vertikalnim ili kosim mrežnim pločama, formirajući zatvoreni kutijasti profil-.
Kutija je iznutra opremljena uzdužnim ukrućenjima (U-rebrima ili ravnim pločastim rebrima) i poprečnim dijafragmama kako bi se poboljšala otpornost na izvijanje strukture sa tankim-stinama i održala geometrijska stabilnost pod opterećenjem.
Zatvoreni poprečni-presjek razlikuje čeličnu kutiju od nosača otvorenog-presjeka I-i daje joj tri odlučujuće strukturne prednosti:
Torziona krutost
Zatvoreni čelični kutijasti nosači posjeduju mnogo veću St. Venant torzijsku krutost u odnosu na otvorene tankozidne grede. Pod ekscentričnim živim opterećenjima, posmično strujanje zahvaća cijeli poprečni-presjek, osiguravajući uravnoteženu raspodjelu napona i minimalno izobličenje.
Odnos snage-prema-težini
Čelična kutijasta greda teži samo 1/3 do 1/2 ekvivalentnog prednapregnutog betonskog kutijastog nosača. Kod mostova sa dugim rasponom{5}}u kojima mrtvo opterećenje upravlja projektom, ovo smanjenje težine direktno smanjuje troškove podkonstrukcije i seizmičke reakcije.
Aerodinamičke performanse
Ravan, aerodinamičan profil smanjuje otpor i značajno povećava kritične brzine vjetra za flutter u poređenju sa rešetkastim nosačima-kritičnim za mostove u obalnim i tajfunima{1}}područjima sklonim.
Ove karakteristike čine čeličnu kutiju nezamjenjivom u dvije izrazito različite strukturne uloge: kao primarni nosač-noseći nosivost u mostovima tipa greda- i kao nosač za ukrućenje u mostovima sa kablovskim-oslonjenim na kablove (uključujući i sisteme kablovskih{{3}korisnih i visećih mostova).Razumijevanje uloge koja se primjenjuje ključno je za rješavanje pitanja vezanih za span{0}}.
Klasifikacija raspona čelične grede u obliku kutije
Klasifikacija raspona čeličnih greda u obliku kutije nije zasnovana na jednoj dimenziji, već na strukturnom sistemu u kojem nosač radi. Isti čelični kutijasti nosač se može koristiti u mostu u rasponu od 50 metara ili mostu u rasponu od 2.000 metara - razlika je u tome kako se teret nosi.
Sistem nosača / rešetka (samonoseći)
U ovom sistemu, čelična greda u obliku kutije-proteže se između nosača,oslanjajući se u potpunosti na vlastiti kapacitet savijanja i smicanja. Nema kablova ili stubova koji obezbeđuju dodatne puteve opterećenja.
| Raspon raspona | Tipična primjena | Konfiguracija čelične kutije |
|---|---|---|
| 50–100 m | Urbani vijadukti, zakrivljeni nadvožnjaci | Konstantna-dubina, jedno-kutija |
| 100–250 m | Prijelazi rijeka, mostovi na autoputu | Promjenjiva{0}}dubina, jednostruka ili dvostruka-ćelija; konkurentan betonskim krutim okvirima |
| 250–340 m | Glavni navigacijski kanali | Hibridni nosač{0}}promjenjive dubine (čelični srednji raspon + betonski bočni rasponi) |
| 340–400 m | Teorijska/ekonomska granična zona | Samo hibridni nosač; zahtijeva posebno{0}}opravdanje za web lokaciju |

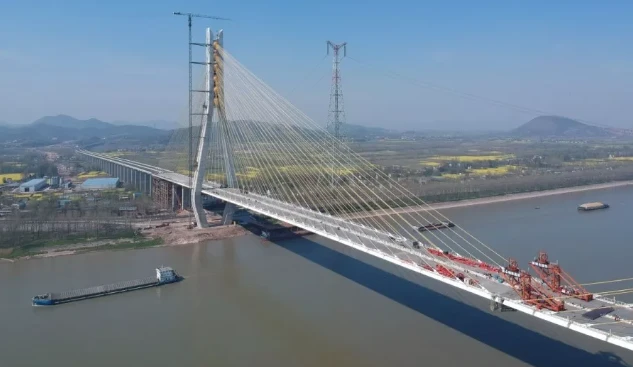

Sistem{0}}podržan kablovima (ukrućeni nosač)
Kablovi nose primarna vertikalna opterećenja;čelična greda u obliku kutije - pruža torzionu krutost, aerodinamičku stabilnost i platformu palube.
| Raspon raspona | Bridge Type | Uloga čelične kutije |
|---|---|---|
| 400–1,200 m | Most sa kablovima{0}}a | Nosač za ukrućenje: otporan na aksijalnu kompresiju od užeta + savijanje pod živim opterećenjem |
| 1,000–2,000+ m | Viseći most | Ukrućeni nosač: pruža torzionu krutost i aerodinamičku stabilnost |
Faktori koji utječu na raspon čeličnih greda kutijastog presjeka
{0}}Cikus vlastite težine i momenta savijanja
Moment savijanja od sopstvene-teže raste sa kvadratom raspona. Veći dijelovi nosača za otpornost na opterećenje dodaju dodatnu mrtvu težinu i stvaraju začarani krug. Svi-čelični nosači su neekonomični iznad 300 m, kompozitni nosači na vrhu su na 338 m, a rasponi od 350–400 m donose previsoke troškove, isključujući nosače za kablov- mostove za ukrućenje.
Granice skretanja i krutosti
Defleksija srednjeg raspona pri živo-opterećenju raste sa 4. stepenom raspona. Fiksni modul elastičnosti čelika prisiljava ekstremno duboke nosače da ispune standarde ugiba L/500~L/800, uzrokujući rasipanje materijala, slab učinak vjetra i otežan transport i podizanje. Čelični nosač za autoput: L/500 ~ L/600
Željeznički{0}}teški čelični nosač: L/700 ~ L/800.
Lokalno izvijanje tankih{0}}ploča
Duži rasponi povećavaju tlačni napon na prirubnicama i mrežama kutijastih nosača, pokrećući lokalno izvijanje tanke-ploče. Dodatna uzdužna ukrućenja i dijafragme rješavaju izvijanje, ali povećavaju rad pri zavarivanju, zaostalo naprezanje, troškove proizvodnje i slabe otpornost spoja na zamor.
Shear Lag Effect
Vertikalna opterećenja uzrokuju očiglednu posmičnu deformaciju kod širokih-prirubnica dugih-kutijastih nosača. Naprezanje se koncentriše oko mreže, čelik za udaljene prirubnice je nedovoljno iskorišten, a efektivna širina prirubnice se smanjuje s dužim rasponima, smanjujući ukupnu efikasnost ležaja.
Aerodinamička stabilnost vjetra
Duboki nosači potrebni za krutost dugog raspona-proširuju površinu kontakta s vjetrom i intenziviraju vibracije vrtloga i rizik od treperenja. Stabilnost vjetra postaje osnovno ograničenje dizajna za obalne zone tajfuna, zahtijevajući skupo-ojačanje otporno na vjetar i duže periode izgradnje.
Ekonomska izvodljivost
Rasponi preko 350 m čine sve gore navedene strukturalne nedostatke. Potrošnja čelika, proizvodnja, zavarivanje i poteškoće montaže eksponencijalno rastu. Samoodrživi čelični kutijasti nosači gube prednost u odnosu na-mosne sisteme sa kablovskom podrškom za ultra-duge raspone.
Čelična greda{0}}u obliku kutije u odnosu na druge vrste mostova
Razumijevanje kada je most sa čeličnim kutijama pravi izbor zahtijeva upoređivanje s konkurentskim tipovima konstrukcija po ključnim dimenzijama performansi:
| Dimenzija | čelični sanduk nosač (greda) | Betonski nosač | Kabelski-Stayed most | Viseći most |
|---|---|---|---|---|
| Konkurentni raspon raspona | 100–340 m | 0–300 m | 250–1,200 m | 1,000–3,000+ m |
| Vlastita{0}}težina (samo nosač) | Nisko | Visoka (2–3x čelik) | Niska–umjerena | Niska–umjerena |
| Torziona krutost | Vrlo visoko | Visoko | Visok (kutijasti nosač) | Visok (kutijasti nosač) |
| Aerodinamičke performanse | Odlično | Umjereno | Dobro | Odličan (dvostruka{0}}kutija dostupna) |
| Brzina izgradnje | Brzo (fabrička prefabrikacija) | Sporo (prebacivanje na-lokaciji) | Umjereno | Dugačak (toranj + montaža kabla) |
| Potreba za održavanjem | Veći (OSD zamor, korozija) | Niže | Više (kablovi, tornjevi) | Više (glavni kablovi, sidra) |
| Dubina nosača | Varijabilna, L/20–L/50 | Varijabilna, L/18–L/40 | Konstantno, 3–4 m | Konstantno, 3–5 m |
Primjeri primjene raspona čelične grede u obliku kutije{0}}
Sistem greda/greda
| Most | Lokacija | Span | Godina | Konfiguracija | Ključna inovacija |
|---|---|---|---|---|---|

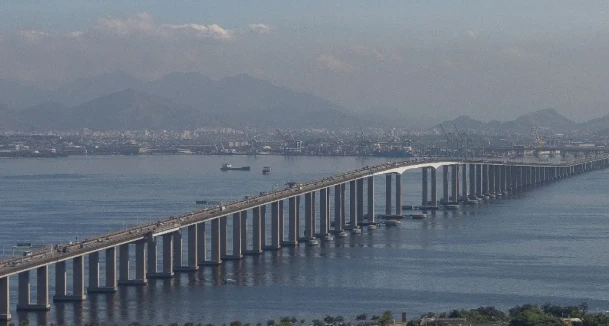

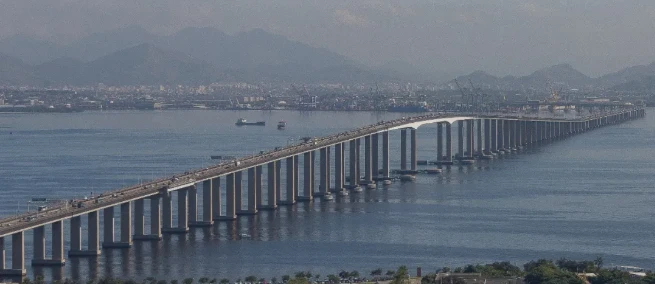

| Most Rio{0}}Niterói | Brazil | 300 m | 1974 | Nosač kutija od čistog čelika, kontinuirana greda sa 3 raspona | Ortotropna čelična paluba; 13 m dubine na osloncima; dizanje monolitnog segmenta |
| Most Stolma | Norveška | 301 m | 1998 | Laki beton (LC60) | Dokazano održivost betona na 300 m+ kroz smanjenu gustinu (≈1.950 kg/m³) |
| Most na rijeci Shibanpo Yangtze | Chongqing, Kina | 330 m | 2006 | Čeličan{0}}hibridni nosač, neprekidni kruti okvir | 103 m čelični umetak za srednji raspon; PBL smičući konektori u prijelaznoj zoni |
| Most na rijeci Taoer | Šandong, Kina | 338 m | 2025 | Čeličan{0}}hibridni nosač, neprekidni kruti okvir | Nagnuta prelazna površina; 127 m čelični srednji raspon (1.200 t) |

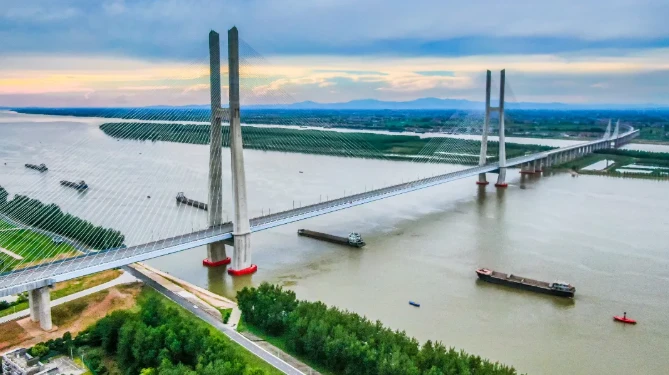

Sistem{0}}podržan kablovima
| Most | Lokacija | Span | Godina | Konfiguracija | Ključna inovacija |
|---|---|---|---|---|---|
| Sutong most | Jiangsu, Kina | 1,088 m | 2008 | Užad{0}}održan, čelični kutijasti nosač ukrućen | Prvi kablovski{0}}ostajni most dužine preko 1.000 m; dvozidni stubovi sa izbušenim oknima D3,4 m |
| Kamenorezački most | Hong Kong, Kina | 1,018 m | 2009 | Užad{0}}, dvostruki čelični kutijasti nosač | Dvostruka{0}}aerodinamička kutija sa prorezima; obloga od nehrđajućeg čelika na vanjskim površinama |
| Xihoumen Bridge | Zhejiang, Kina | 1,650 m | 2009 | Ovjes, jednostruki čelični kutijasti nosač | Jednostruka kutija sa 3,5 m dubine; prvi kineski ovjes preko 1.600 m |
| Lingdingyang Bridge | Guangdong, Kina | 1,666 m | 2024 | Ovjes, dvostruki čelični kutijasti nosač | Dvostruka{0}}kutija s prorezima za otpornost na tajfune; plovni kanal u ušću Pearl River |
| 1915. Most Čanakale | Turska | 2,023 m | 2022 | Ovjes, dvostruki čelični kutijasti nosač | Svjetski rekord glavni raspon; 3,6 m duboka dvostruka{1}}konstrukcija; aerodinamička optimizacija za vjetar Dardanela |
Zašto odabrati našu čeličnu kutiju po mjeri za svoj projekat?
Na osnovu različitih raspona čeličnih kutijastih nosača, pružamo ciljanu prilagođenu proizvodnju i kompletna-podrška rješenja za globalne izvođače mostova i projektantske institute: Kao dobavljač čeličnih konstrukcija na jednom mjestu, pružamo prilagođenu proizvodnju čeličnih kutijastih nosača, tehničku podršku i modularnu isporuku za izvoz, podesivu prema rasponu vašeg projekta, lokalnom okruženju i međunarodnim standardima.
Proizvodnja ortotropnih čeličnih paluba protiv zamora
Proizvodimo visoko{0}}kvalitetne komponente od ortotropnog čelika. Dvostrano-zavarivanje s punom penetracijom smanjuje unutrašnje defekte na U-rebrnim spojevima, a mi isporučujemo STC kompozitne čelične dijelove za palubu za smanjenje naprezanja zamora kod mostova sa dugim rasponom-.
01
Podrška za usklađivanje čeličnih konstrukcija protiv korozije
Rezervišemo prostor za ugradnju za unutrašnje sisteme odvlaživanja tokom proizvodnje kako bismo sprečili kondenzacionu koroziju. Q500qNH čelične ploče za otporne na atmosferske uticaje dostupne su za obalne pomorske projekte kako bi se produžili ciklusi održavanja premaza.
02
Visoko{0}}Precizni čelični fitingi za izradu i montažu segmenta

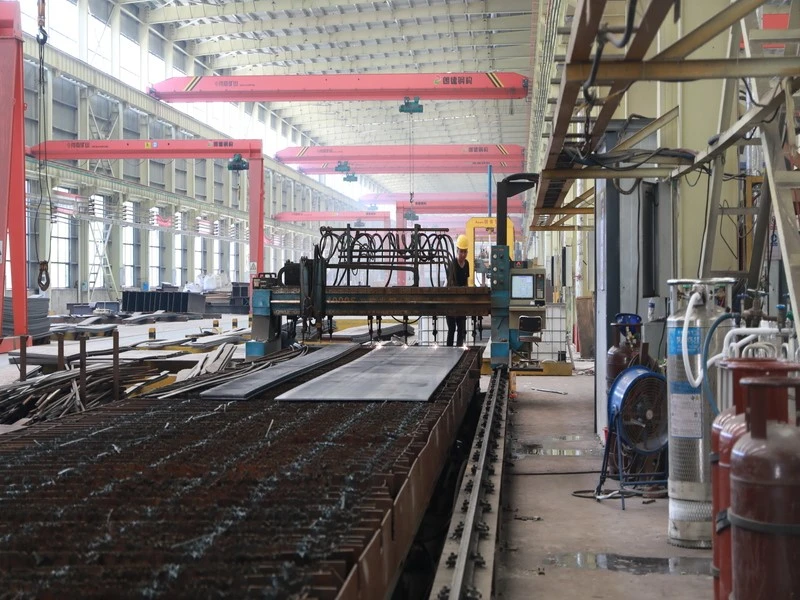

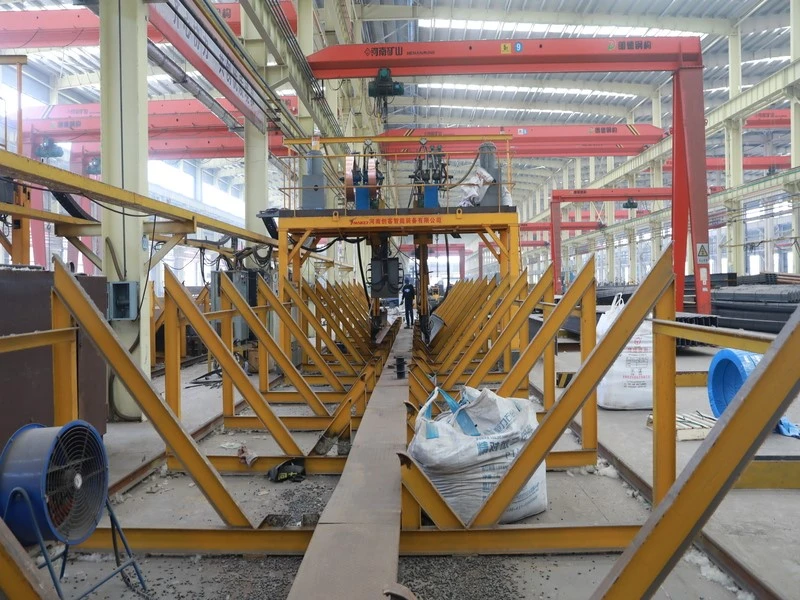

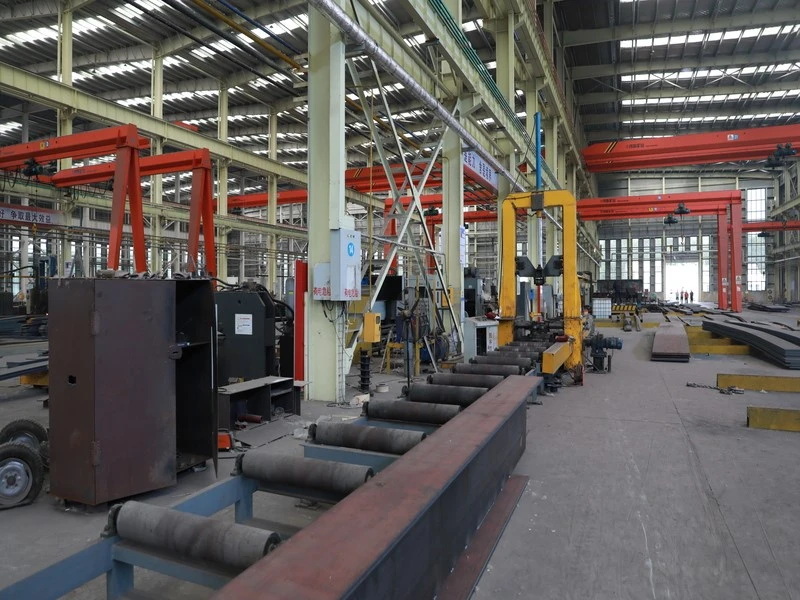

Svi segmenti čeličnih kutija koriste robotsko zavarivanje i lasersku inspekciju kako bi zadovoljili toleranciju{0}}milimetarskog nivoa. Prilagođeni čelični okovi za montažu za lansiranje, montažu konzole i podizanje plivajućom dizalicom dostupni su na osnovu raspona projekta i uslova na lokaciji.
03
Prilagođene čelične-prelazne komponente za beton
Za kompozitne kutijaste nosače od 250–400 m proizvodimo prelazne čelične ploče, pomične klinove i PBL konektore kako bismo osigurali stabilan prijenos sile između čelika i betona, uz pomoćne podatke proračuna konstrukcije.
04
Prilagođeni aerodinamički čelični segmenti nosača
Za kablovske{0}}mostove preko 1000m raspona, proizvodimo-optimizirane čelične segmente za aerotunele: jednostruku aerodinamičnu kutiju za raspone ispod 1500m, dvostruku kutiju s prorezima-kutiju za tajfune-područja sklona iznad 1500m, trostruke komponente kutije za poprečne dijelove{0}.
05
Kontaktirajte sada da nabavite čelične kutije
| Tip nosača | Single Box Nosač / Multi-Box Nosač |
| Span | 30 m – 200 m ili po mjeri |
| Road Width | 8 m – 42 m, ili po mjeri |
| Materijalni razredi | Q345qC/D/E, Q370qE, Q420qE, ASTM A709 Gr.50 / Gr.50W, EN 10025 S355J2 / S355NL, JIS SM490 |
| Kapacitet opterećenja | Dizajniran u skladu sa AASHTO HL-93 standardom opterećenja |
| Obrada površine | Shot Blasting Sa 2.5, temeljni premaz bogat cinkom-, srednji sloj epoksida i završni premaz od poliuretana |
| Sistem povezivanja | Sklopovi zavrtnja i matice |
FAQ:
Koja rješenja za premazivanje nudite za brodske čelične kutije u područjima s velikom slanom maglom?
Mi usvajamo Sa2.5 predtretman pjeskarenjem, uparen sa cinkom-bogatim prajmerom, epoksidnom međubojom i poliuretanskim završnim premazom troslojnim-sistemom protiv korozije, i isporučujemo čelik za vremenske utjecaje Q355qNH/Q500qNH za obalne mostove.
Možete li izraditi zakrivljene široke više{0}}ćelijske čelične kutijaste nosače prema stranim crtežima mostova?
Da. Naša fabrika podržava potpuno produbljivanje crteža, prilagođenu obradu zakrivljenih, proširenih, promjenjivih poprečnih-više-ćelijskih čeličnih kutijastih nosača, usklađenih sa AASHTO, Eurocode, BS, AS standardima.
Koje tvorničke kvalifikacije i izvještaje o inspekciji možete dostaviti za izvozne čelične kutije?
Posjedujemo ISO9001 certifikat kvalitete, CE EN1090 certifikat čelične konstrukcije. Svaka serija proizvoda dolazi sa certifikatima za mljevenje materijala, MT/UT NDT izvještajima o ispitivanju i izvještajima treće strane{3}}o inspekciji premaza koje izdaje SGS/BV.
Zašto se čelični kutijasti nosači preferiraju za velike raspone?
Torziona krutost:Njihov zatvoreni poprečni-presjek pruža izuzetnu otpornost na sile uvijanja.
Aerodinamička stabilnost:Kose ili trapezoidne mreže smanjuju vibracije izazvane vjetrom{0}}na glavnim prelazima.
Efikasnost:Podnose velike momente savijanja s manje materijala u usporedbi s višestrukim otvorenim standardnim pločastim nosačima.
