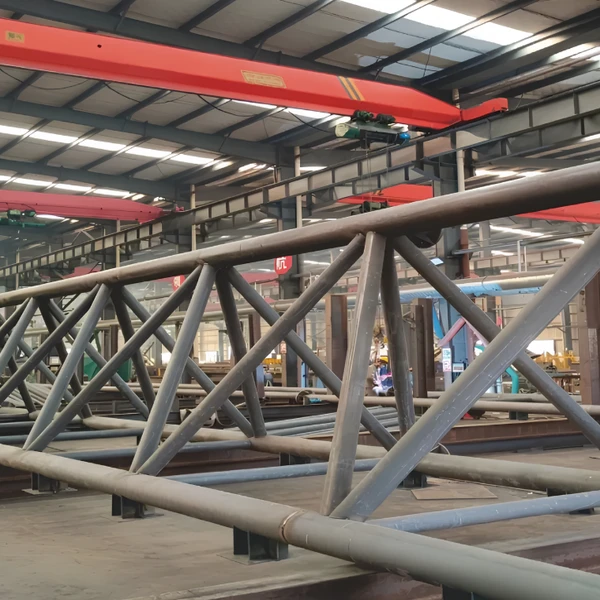

Prilagođene čelične rešetke visoke{0}}vrste za građevinarstvo

Čelične rešetke se sastoje od međusobno povezanih ravnih elemenata koji tvore trokutaste jedinice, uključujući gornje tetive, donje strune, članove mreže i spojeve ploča sa umetkom. Ova konfiguracija osigurava da se sile prvenstveno prenose kao aksijalna napetost ili kompresija, maksimizirajući strukturnu efikasnost.

Tipične primjene uključuju:

• Industrijski fabrički krovovi
• Skladišne ​​strukture dugog{0}}raspona
• Stadioni i arene
• Aerodromski terminali
• Mostovi i uzdignute šetnice
• Teški industrijski objekti

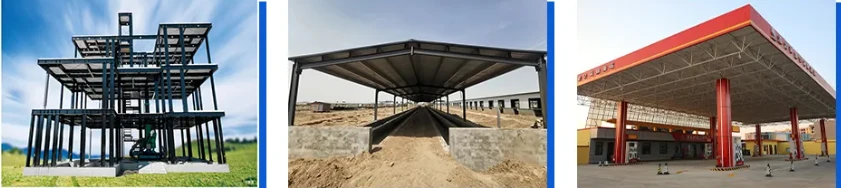

Čelične rešetke po narudžbi su visoke-konstrukcije i lagane čelične komponente, široko prihvaćene za stadione, izložbene hale, mostove, aerodrome i industrijske zgrade.

GNEE isporučuje krovne rešetke po narudžbi, svemirske rešetke, rešetke za mostove, rešetke za kranove i rešetke za pozornice izrađene od ugljičnog čelika, nehrđajućeg čelika i legure aluminija. Odlikuje se optimiziranim konstrukcijskim dizajnom, jednostavnom instalacijom na terenu i raznovrsnim završnim obradama uključujući vruće-površinske završne obrade, uključujući toplo-pocinčavanje, nudimo kompletnu paletu proizvoda za pocinčavanje i farbanje. izdržljiva i isplativa-rješenja za vaše-velike građevinske projekte

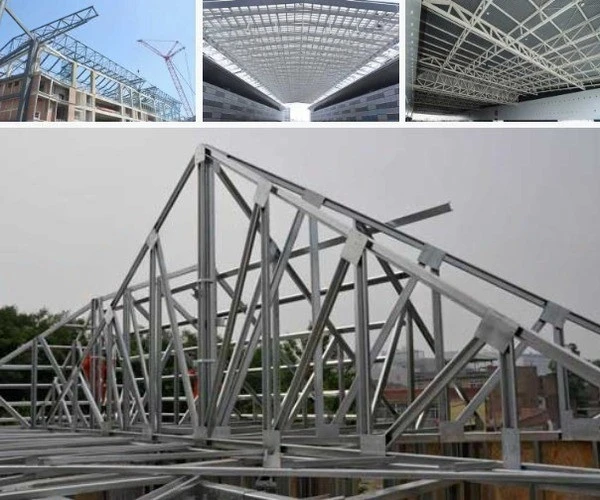

Trokutasti krovni nosač

Opis: Kao jedan od najtradicionalnijih i najstabilnijih oblika krovnih rešetkastih konstrukcija, sastoji se od niza međusobno povezanih trokuta.



Prijave:Industrijske zgrade, skladišta, radionice i izložbene hale.



Karakteristike:

Visoka stabilnost sa jednostavnom geometrijskom strukturom;

Jednostavan za izradu i{0}}isplativ;

Lagan, ali sposoban da izdrži velika krovna opterećenja

Tubular Space Truss

Opis:Cjevasta svemirska rešetka je trodimenzionalni sistem rešetki sastavljen od cjevastih elemenata.



Prijave:Stadioni, aerodromski terminali, izložbene hale, velike železničke stanice i krovovi trga.



Karakteristike:
Nosivost{0}}prostora i visoka stabilnost;
Lagana, visoka čvrstoća i veliki rasponi;

Različiti oblici omogućavaju formiranje različitih zakrivljenih površina

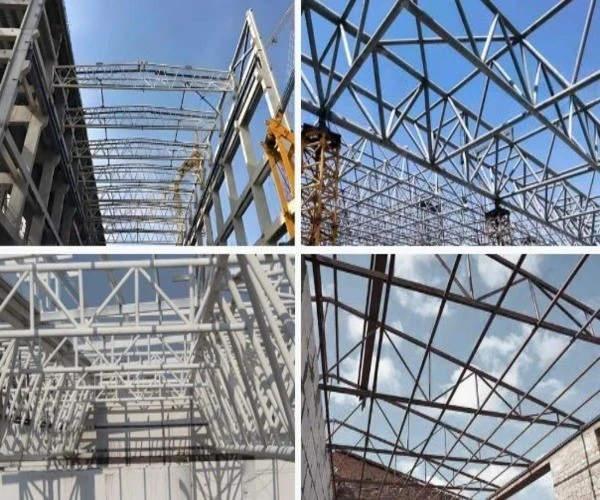

Trapezoidal Truss

Opis:Ovaj tip rešetke ima gornje i donje tetive raspoređene u trapezoidnoj konfiguraciji. Pruža umjereni nagib krova uz optimizaciju ukupne visine konstrukcije.



Prijave:Sportske arene, izložbeni centri, fabrike i dvorane.



Karakteristike:

Idealno za krovne konstrukcije srednjeg{0}}raspona;

Kompaktan i estetski izgled;

Smanjuje visinu krova za poboljšanu efikasnost prostora

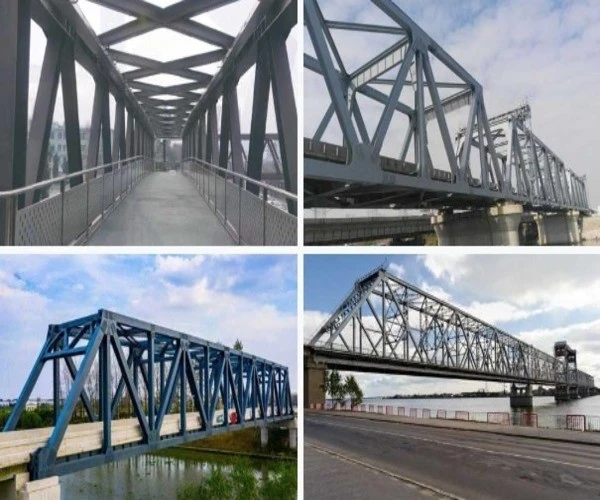

Bridge Truss

Opis:Dvije glavne vrste: pješački mostovi, pogodni za pasarele ili lake{0}}prilaze; i -brzine željezničkih mostova, projektovane za izgradnju željezničkih mostova.



Prijave:Pešački mostovi, uzdignute šetnice, fabrički hodnici i mostovi na malim rijekama{0}}.



Karakteristike:

Estetski dizajn koji nadopunjuje fasade zgrada;

Lagana, ali visoka krutost;

Brza konstrukcija i laka-montaža na licu mjesta

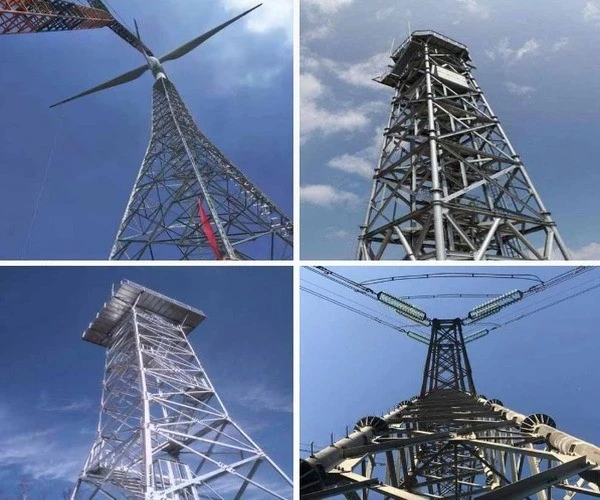

Toranj i jarbol

Opis:To su visoke rešetkaste ili cevaste strukture dizajnirane za podršku antenama, rasvjeti, prijenosu energije ili nadzornoj opremi. Tornjevi su samonoseće konstrukcije, dok se jarboli obično stabiliziraju pomoću žica.



Prijave:Komunikacioni tornjevi, prenosni tornjevi, rasvjetni stupovi, potporni tornjevi vjetroturbina i nadzorni tornjevi.



Karakteristike:

Modularna proizvodnja i transport;

Niski zahtjevi za održavanjem i dug vijek trajanja;

Visoka, stabilna konstrukcija sa odličnom otpornošću na vjetar i seizmiku



Naša proizvodnja čeličnih rešetki zasniva se na industrijskim-sistemima proizvodnje koji integrišu automatizaciju i precizno inženjerstvo.

Osnovne komponente sirovina

GNEE je iskusan dobavljač rješenja za čelične rešetke po mjeri. Naša fabrika proizvodi čitav niz krovnih rešetki, podnih rešetki, rešetkastih nosača i drugih konstrukcijskih okvira. Čelične rešetke se proizvode i isporučuju u sljedećim konfiguracijama, na osnovu različitih vrsta čelika i vrsta materijala.

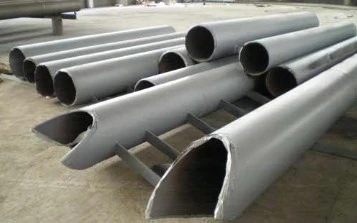

Komponente cijevne rešetke

Komponente cijevnih rešetki su podvrgnute samo aksijalnom zatezanju ili kompresiji, pri čemu je napon ravnomjerno raspoređen po poprečnom-presjeku.

Komponente kutne čelične rešetke

Ugaone čelične komponente imaju lagane poprečne{0}}presjeke i povoljne cijene.

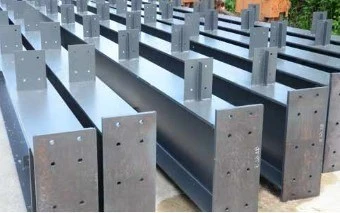

H-Komponente rešetke oblika

Komponente rešetke H-presjeka imaju veći modul presjeka, manju težinu i smanjenu potrošnju materijala.

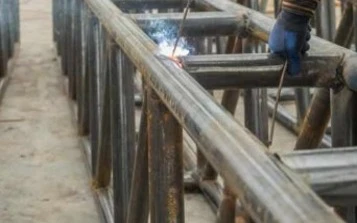

Box Truss Components



Komponente okvira imaju visoku ukupnu krutost i malu težinu.

Kompletna oprema za obradu

Kao iskusan dobavljač montažnih čeličnih rešetkastih rješenja, GNEE je opremljen sveobuhvatnim proizvodnim pogonima koji osiguravaju besprijekorno izvođenje svakog projekta.

CNC mašina za plazma rezanje

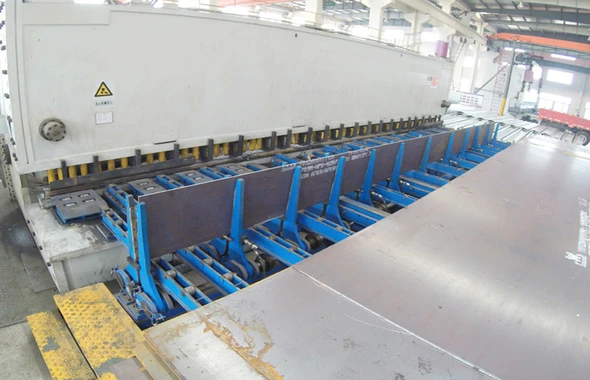

Kompletna CNC mašina za šišanje

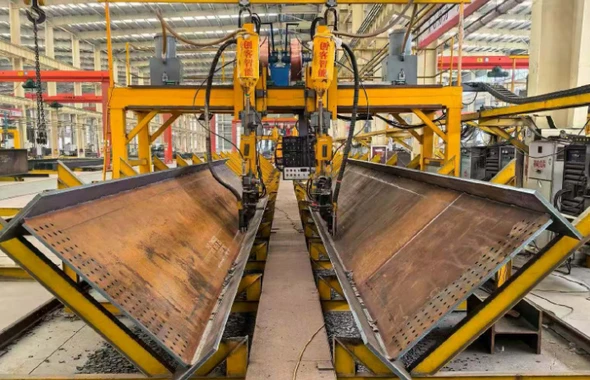

Zavarivanje pod vodom, SAW

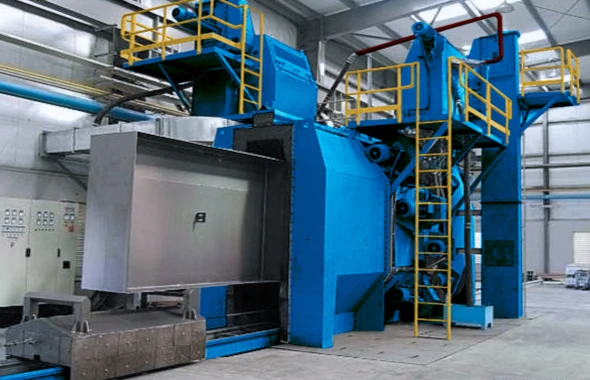

Mašina za sačmarenje

Kontrola kvaliteta

GNEE-ov sistem kontrole kvaliteta čeličnih rešetki uključuje strogu inspekciju dimenzija kako bi se osiguralo da svi elementi i sklopovi ispunjavaju projektne tolerancije, ultrazvučno ispitivanje (UT) za kritične zavare za otkrivanje unutrašnjih defekata, simulaciju provjere opterećenja za procjenu performansi konstrukcije pod mrtvim opterećenjem, živo opterećenje, opterećenje vjetrom, opterećenje snijegom i uvjete opterećenja dizalice, kao i verifikaciju debljine površinske zaštite i inspekciju adro zaštite otpornost, osiguravajući punu usklađenost sa inženjerskim standardima i zahtjevima projekta.

Ispitivanje debljine premaza

Ultrazvučno ispitivanje, UT

Ispitivanje mehaničkih svojstava

Ultrazvučno mjerenje debljine

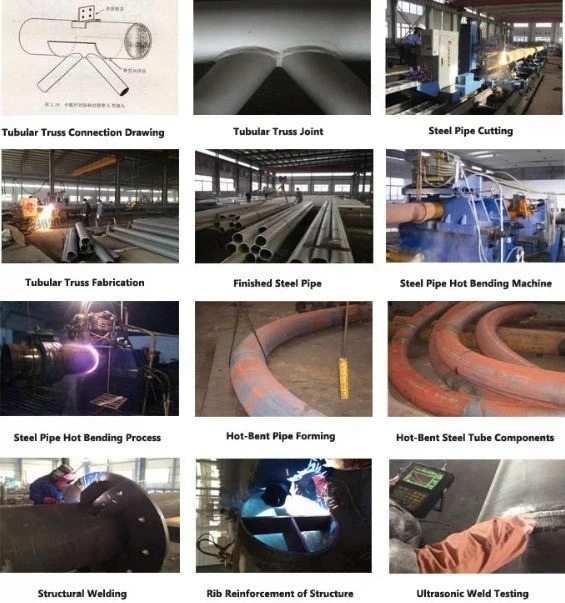

Gotova čelična cijev → Rezanje cijevi → Vruće savijanje → Sklapanje komponenti → Strukturno zavarivanje (uključujući elemente za ukrućenje) → Ultrazvučno ispitivanje → Gotova cijevna rešetka

GNEE sprovodi rigoroznu preciznu proizvodnju i kontrolu kvaliteta za cevne rešetke tokom celog procesa, od sirovina do gotovih proizvoda.



1. Priprema sirovina:Počinjemo s gotovim čeličnim cijevima, osnovnom sirovinom za proizvodnju cijevnih rešetki.



2. Rezanje i oblikovanje cijevi:Gotove čelične cijevi seku se na potrebne dužine i kutove strogo u skladu s projektnim crtežima.



3. Vruće savijanje cijevi:Odrezane čelične cijevi se zagrijavaju i savijaju pomoću mašina za vruće savijanje kako bi se stvorile složene zakrivljene komponente za cijevne rešetke, odnosno vruće-savijene cijevi.



4. Montaža i zavarivanje:Komponente cijevi nakon rezanja i vrućeg savijanja se sklapaju prema projektu. Svi dijelovi su čvrsto spojeni strukturalnim zavarivanjem. Konstrukcijski elementi za ukrućenje su zavareni na ključnim spojevima kako bi se povećala ukupna čvrstoća konstrukcije.



5. Inspekcija kvaliteta:Nakon zavarivanja, vršimo strogu inspekciju zavarenih šavova putem ne-destruktivnog ispitivanja uključujući ultrazvučno ispitivanje. Ovo garantuje da zavareni spojevi nemaju unutrašnjih defekata i da u potpunosti ispunjavaju sigurnosne standarde.

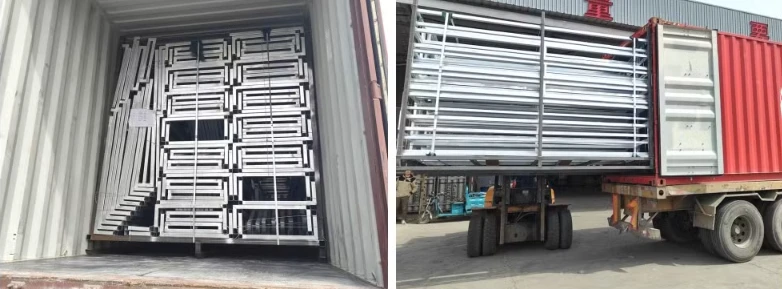

Naše čelične rešetke su sigurno zapakirane pomoću čeličnih okvira, zaštitnog omota i označenih modularnih snopova kako bi se osigurao siguran transport. Ovisno o projektnim zahtjevima, isporučuju se kao gotovi moduli, segmentirane jedinice ili ravni-pakovani izvozni paketi pogodni za kontejnerske ili rasute pošiljke, osiguravajući efikasan utovar, smanjen rizik od oštećenja i jednostavnu-instalaciju na licu mjesta.

FAQ:

Kako se-kolači dugog raspona transportuju i montiraju na licu mjesta?

Nosači su projektovani za transport kao segmentirani ili ravni{0}}moduli veličine za kontejnere ili nisko{1}}prikolice, a zatim se sklapaju vijcima i zavarivanjem na terenu na gradilištu sa malim planom podizanja i odabranim crtežom za montažu.

Kako da biram između zavarenih i vijčanih trus veza?

Zavareni (AWS D1.1, UT-testirano) daje glatke, kontinuirane spojeve koji odgovaraju trajnim teškim konstrukcijama; vijčani spojevi velike-vrste (8.8/10.9) su čistiji za-montažu, demontažu i buduće premještanje na licu mjesta. Često koristimo hibridno - zavarivanje u radnji sa vijcima.

Koja zaštita od požara i korozije se preporučuje tokom radnog veka?

Za koroziju, odaberite vruće-pocinčavanje ili Sa2.5 pjeskarenje plus odgovarajući sistem boje prema klasi okruženja. Za požar, konstrukcijski čelik se može zaštititi odobrenim intumescentnim premazom ili pasivnom vatrootpornom-oplatom kako bi se postigao stepen požara koji zahtijeva vaš kod.

Da li dizajnirate i detaljizirate rešetku ili radite po mojim crtežima?

Oba. Ako imate strukturne crteže, mi ih izrađujemo direktno; ako imate samo raspored, raspon, opterećenja i lokaciju, naš inženjerski tim dizajnira, detaljizira i optimizira rešetku, a zatim izdaje certificirani crtež za izradu/montažu za odobrenje prije proizvodnje.

Koje informacije trebam poslati da dobijem ponudu za rešetke?

Raspon, razmak između polja ili plan zgrade, projektna opterećenja (krov, snijeg, vjetar, dizalica), ciljni nivo i spoj (zavareni / vijčani), završna obrada (pocinčano / pjeskareno-i-obojeno), te crtež ili čisti raspon i visina koja vam je potrebna. Time potvrđujemo geometriju i ponudu u roku od 24 sata.
