Izmjenjivači toplineigraju ključnu ulogu u brojnim industrijskim procesima olakšavajući prijenos topline između dva ili više fluida. Ova osnovna oprema povećava efikasnost u brojnim industrijama, bilo da se koristi za hlađenje gasova sagorevanja u elektranama, za grejanje napojne vode u rafinerijama ili za isparavanje supstanci u hemijskim postrojenjima.
GNEE , kao vodeći proizvođač izmjenjivača topline u Indiji, više od četiri decenije pruža-kvalitetna rješenja značajnim industrijama. Proizvodimo prilagođene izmjenjivače topline prema svjetskim standardima u velikom, naprednom proizvodnom pogonu sa-kućnim laboratorijama za ispitivanje i kontrolu kvaliteta kako bismo ispunili potrebe naših klijenata.
Razumevanje izmenjivača toplote
Izmjenjivači topline omogućavaju fluidima da prenose toplinu bez dodira. Omogućava prijenos toplinske energije sa toplije tvari ili procesa na hladniji ili obrnuto. Izmjenjivači topline igraju vitalnu ulogu u različitim industrijskim operacijama modulacijom temperature za različite primjene.
Energetika, petrohemija, nafta i gas, hrana i piće i druge industrije koriste izmenjivače toplote. Osim toga, izmjenjivači topline se također koriste u energetskim objektima za proizvodnju pare, hlađenje dimnih plinova i grijanje napojne vode. Nadalje, izmjenjivači topline se koriste u industrijama kao što je prečišćavanje ulja za predgrijavanje sirove nafte i moderiranje izduvnih plinova iz peći. Druge preovlađujuće primjene uključuju proizvodnju pare, ključanje, kondenzaciju, povrat topline i redukciju plinova u različitim termičkim procesima.
Faktori koje treba uzeti u obzir pri odabiru pravog izmjenjivača topline
Odabir odgovarajućeg izmjenjivača topline za industrijsku primjenu zahtijeva procjenu ključnih faktora dizajna kako bi se osigurala sigurnost, efikasnost i pouzdanost tokom životnog vijeka opreme. Hajde da detaljno istražimo ove faktore:
Temperaturni opseg
Opseg radne temperature procesa jedan je od najvažnijih kriterija za odabir industrijskih izmjenjivača topline.Proizvođači industrijskih izmjenjivača toplinepoput GNEE pridržavaju se ASME protokola koji regulišu ocjene materijala na različitim temperaturnim klasama. GNEE-ovi izmjenjivači topline rade efikasno na različitim temperaturama ovisno o primjeni.
Ocena pritiska
Kapacitet rukovanja{0}}pritiskom izmjenjivača topline mora biti odgovarajući za najveći radni pritisak aplikacije. GNEE proizvodi se pridržavaju međunarodnih kodeksa posuda pod pritiskom kao što su ASME, ISO, itd., osiguravajući njihovu sigurnost. Ovisno o vrsti i veličini, većina GNEE izmjenjivača može izdržati pritisak do 30 bara.
Materijali za konstrukciju
Različiti faktori mijenjaju izbor materijala za izradu, a on obično varira od glavnog cilja, kao što su:
- Otpornost na koroziju
- Provodljivost
- Otpornost na naprezanje i pucanje
- Lakoća manipulacije i proizvodnje
- Tačka topljenja
- Troškovi
Na osnovu svojstava korištenih tekućina, otpornost na koroziju je ključna. Kao istaknuti proizvođač industrijskih izmjenjivača topline, GNEE nudi razne materijale otporne na koroziju{1}}, uključujući ugljični čelik, nehrđajući čelik, Hastelloy, Monel, titan, tantal, itd. Ovi materijali su prikladni za primjene koje uključuju salinitet, hemikalije, kiseline, kaustike, ekstremne temperature i kriogene uvjete.
Termička efikasnost
Potrebne dimenzije i cijena izmjenjivača topline uvelike su određeni njegovom brzinom i efikasnošću. Čak iu složenim aplikacijama koje uključuju višeprolazne konfiguracije ili promjene faze, neki napredni kompaktni dizajni obično postižu toplinsku efikasnost od preko 90%. Neki modeli su označeni kao ASME 'K' kako bi se garantovala termička efikasnost.
Footprint
Raspoloživi prostor za instalaciju određuje vrstu izmjenjivača topline – školjka-i-, kompaktna ili proširena površina. Inženjeri u GNEE optimiziraju dizajn za najmanji mogući otisak bez žrtvovanja prijenosa topline ili mogućnosti zadržavanja pritiska. Štaviše, oni nude više-prolazne, modularne dizajne koji mogu da prihvate skučene prostore.
Lakoća u čišćenju
Vremenom, korozija i kamenac smanjuju efikasnost prenosa toplote, što zahteva periodično čišćenje. Neophodno je tražiti proizvođača izmjenjivača topline koji dizajnira brojnu opremu sa drenažnim donjim zaglavljima i odvojivim snopovima cijevi za jednostavno-mehaničko ili CIP čišćenje na licu mjesta kako bi se povratio efikasnost prijenosa topline.
Prljanje i održavanje
Prljanje je bitna stvar koju treba zapamtiti prilikom odabira opreme od pouzdanog dobavljača izmjenjivača topline. U toku rada uključena tečnost i uslovi okoline mogu dovesti do zagađivanja, što je stvaranje neželjenih naslaga materijala na površini prenosa toplote tokom procesa grejanja i hlađenja. Klasificira se u četiri tipa: inkrustacija, ljuštenje, sediment i biološki rast. Brzina tečnosti, temperatura, hemija i materijali za izradu su četiri ključna faktora koji igraju glavnu ulogu u zagađivanju.
Prljanje će dovesti do povećanja čišćenja i održavanja. Dakle, dok dizajnirate svoj izmjenjivač topline, pobrinite se da detaljno objasnite sve zahtjeve, proces i druge stvari kako bi proizvođač izmjenjivača topline mogao dizajnirati i odabrati materijal za izradu u skladu s tim.
Vrste izmjenjivača topline
Postoji više vrsta izmjenjivača topline za industrijsku primjenu. Evo nekoliko različitih vrsta opreme koju isporučuju proizvođači izmjenjivača topline u Indiji:

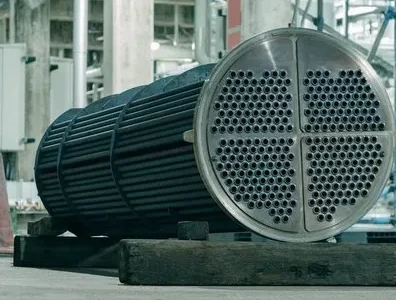

Izmjenjivač topline sa školjkom i cijevi
Zbog svog prilagodljivog dizajna, ovo je jedan od najčešće korištenih tipova izmjenjivača topline u raznim procesnim industrijama. Sastoji se od cilindričnog omotača s nekoliko cijevnih prolaza koji sadrže cijevi u snopu. Toplota se prenosi između ljuske i prolaza dok fluidi teku kroz njih. GNEE, jedan od najvećih dobavljača izmjenjivača topline, proizvodi velike ljuske i cijevi u različitim konfiguracijama za različite termičke snage u rasponu od 5 kW do 100 MW.
Izmjenjivač topline od valovite školjke i cijevi
Valoviti izmjenjivač topline je -isplativa varijanta izmjenjivača topline sa školjkama i cijevima. Izmjenjivač topline s valovitim cijevima sastoji se od valovite cijevi, cijevi sa spiralnim žljebovima dobivenih od obične cijevi hladnim oblikovanjem. Broj pokretanja spirale može se prilagoditi zajedno sa uglom kako bi se optimizirao prijenos topline i performanse. Jedna od najvećih prednosti izmjenjivača topline s valovitim cijevima, zbog čega su vrlo traženi kod dobavljača izmjenjivača topline, je povećana turbulencija fluida kada teče iz unutrašnje cijevi. Turbulentni tok u ovim izmjenjivačima topline može se odvijati čak i sa malim Reynoldsovim brojem.
Double Pipe
Industrijski izmjenjivač topline sa dvije-ili dvije cijevi-savršen je za industrije čiji se rad vrti oko primjena visokog-pritiska i visokih-temperatura jer se mogu proširiti i imaju čvrstu konstrukciju. Obično se koristi u protivtoku, gdje je potreban suprotan smjer protoka. Sastoji se od cijevi koja pruža središnju vodljivu barijeru koja sprječava i tekućine koje teku i susjednu cijev da stvore prstenasti oblik. Koriste se tamo gdje izmjenjivači topline s školjkom i cijevi ne obezbjeđuju neophodan prijenos topline i koriste se serijski ili paralelno za povećanje temperature.
U{0}}Tube
AU-cijevni izmjenjivač topline je vrsta izmjenjivača topline s školjkom i cijevi koji se koristi u naftnim i hemijskim mašinama. Glavne ključne komponente U-cijevnog izmjenjivača topline su cijevna kutija, kućište i cijevni snop. U-cijevi obezbjeđuju neograničeno širenje, snop cijevi se može ukloniti radi čišćenja, a moguće je i razmak između malog snopa-do-cijevi. U-oblik uzima u obzir toplinski stres i zauzima nešto manje volumena od ravnog cijevnog izmjenjivača topline. Štaviše, pruža samo mali-gubitak pritiska tokom procesa.
Rebrasta cijev – spiralna i uzdužna
Izmjenjivači topline s rebrastim cijevima sastoje se od rebraste cijevi, serije cijevi gdje su rebra dodana spolja kako bi se povećala površina kontakta sa fluidom za razmenu toplote između fluida unutar cevi i fluida izvan cevi.
Rebraste cijevi su dvije vrste:
- spiralni –Cijevi sa spiralnim rebrima imaju peraje spiralno namotane oko stola, stvarajući spiralni oblik. Osim što povećava površinu, spiralni uzorak stvara turbulenciju kako bi poboljšao prijenos topline i dizajniran je za rad u teškim uvjetima.
- uzdužno –Uzdužna rebrasta cijev ima uzdužna rebra ili grebene koji prolaze duž vanjske strane cijevi. Ova rebra povećavaju površinu cijevi, poboljšavajući ukupni prijenos topline između fluida.
Plutajuća glava Bundle
Izmjenjivač topline s plutajućom glavom je varijanta cijevog izmjenjivača topline gdje je kombinacija cijevnih listova nezavisna i može se slobodno kretati unutar školjke. Pružaju otpornost na termički stres i zamor. To je jedan od najboljih izmjenjivača topline koje nude proizvođači izmjenjivača topline jer se koristi u aplikacijama gdje je temperatura između cijevi i školjke visoka, što uzrokuje probleme ekspanzije. Međutim, dolazi po značajno visokoj cijeni.
Tip igle za kosu
Izmjenjivači topline sa ukosnicama imaju jedan od najefikasnijih dizajna za primjene koje zahtijevaju temperaturni unakrs (temperatura toplog fluida na izlazu je niža od temperature hladnog fluida) jer ima nekoliko sekcija i manju površinu. Oni koriste pravi tok protiv{1}}struje, maksimizirajući temperaturne razlike između ljuske- i cijevi-tečnosti.
Objašnjenje tehnologije izmjenjivača topline: lakši odabir
Razumijevanje ključnih faktora kao što su radne temperature i pritisci, građevinski materijali, zahtjevi za efikasnošću i prostorna ograničenja neophodno je za odabir optimalnog industrijskog izmjenjivača topline. GNEE l, jedan od vodećih proizvođača izmjenjivača topline u Indiji, dizajnira i proizvodi prilagođena rješenja industrijskih izmjenjivača topline prema međunarodnim protokolima i standardima.
Kao ASME 'U' sertifikovana kompanija, GNEE pruža stručne konsultacije kako bi vam pomogao u odabiru najpogodnijeg izmenjivača toplote za vaše procesne potrebe. Odmah kontaktirajte naš tim kako biste razgovarali o specifičnim zahtjevima vašeg projekta i zahtjevima za rješenje izmjenjivača topline.
Što se tiče specifičnih dimenzija, ocjenjivanja tlaka, standarda otpornosti na koroziju i parametara efikasnosti prijenosa topline izmjenjivača topline, možete nas kontaktirati direktno kako biste dobili prilagođeni plan specifikacije, koji će vam pomoći da precizno uskladite svoje zahtjeve proizvodnje ili procesa.
Email:global@gneesteels.com
FAQ
P: Koje je 10 13 pravilo za izmjenjivač topline s školjkom i cijevi?
O: Jednostavno rečeno, osigurava da se projektni tlak na strani s nižim tlakom (bilo da se radi o kućištu ili na strani cijevi) postavi na najmanje 10/13 projektnog tlaka na strani s višim tlakom.
P: Koje su prednosti izmjenjivača topline s školjkom i cijevi?
O: Oni također imaju značajne prednosti u održavanju: izmjenjivači topline sa omotačem i cijevi imaju konstrukciju koja je pogodna za pojednostavljeno održavanje, povećanu sigurnost i općenito{0}}rad bez problema. Dizajn izmjenjivača topline s školjkom i cijevi omogućava brzo identifikovanje curenja i zaštitu od ostatka jedinice.
P: Šta je izmjenjivač topline i njegova funkcija?
O: Izmjenjivač topline je sistem koji se koristi za prijenos topline između izvora i radnog fluida. Izmjenjivači topline se koriste i u procesima hlađenja i grijanja. Tečnosti mogu biti odvojene čvrstim zidom kako bi se spriječilo miješanje ili mogu biti u direktnom kontaktu.
P: Koje su tri vrste izmjenjivača topline?
O: Klasifikacija zasnovana na konstrukciji{0}} kategorizira izmjenjivače topline na osnovu njihove fizičke strukture i dizajna. Uključuje tipove kao što su izmjenjivači topline s školjkom i cijevi, pločasti i rebrasti izmjenjivači topline, od kojih svaki ima različite karakteristike i prednosti u primjenama prijenosa topline.
P: Gdje koristite izmjenjivač topline?
O: Izmjenjivači topline se koriste u nizu primjena uključujući klimatizaciju, kemijska postrojenja, petrohemijska postrojenja, rafinerije nafte, elektrane, preradu prirodnog plina, hlađenje, tretman otpadnih voda i grijanje prostora.
P: Koje održavanje je potrebno na izmjenjivaču topline?
O: Redovno održavanje je neophodno da bi se osigurale optimalne performanse i dug radni vek izmenjivača toplote. Ključni zadaci održavanja uključuju rutinsku inspekciju curenja ili korozije, provjeru nivoa temperature i pritiska, čišćenje zaprljanih površina, zatezanje labavih spojeva i zamjenu istrošenih-brtvila ili zaptivki. Preventivno održavanje treba planirati na osnovu radnog okruženja i učestalosti upotrebe, osiguravajući minimalno vrijeme zastoja i maksimalnu efikasnost.
P: Kako održavati izmjenjivač topline?
O: Da biste efikasno održavali izmjenjivač topline, slijedite strukturirani plan:
Bezbjedno isključite sistem i izolujte izmjenjivač.
Pregledajte sve dostupne komponente na istrošenost, ljuštenje ili curenje.
Očistite unutrašnje i vanjske površine po potrebi (mehaničkim ili hemijskim metodama).
Provjerite priključke i brtve na oštećenja i zamijenite ih ako je potrebno.
Pratite stope protoka i indikatore performansi kako biste uhvatili rane znakove onečišćenja ili neefikasnosti.
Profesionalni servis može biti potreban periodično u zavisnosti od tipa izmenjivača i industrijske primene.
P: Kako čistite izmjenjivač topline?
O: Čišćenje izmjenjivača topline može se obaviti na nekoliko metoda:
Mehaničko čišćenje: korištenjem četkica ili strugača za uklanjanje kamenca i ostataka iz cijevi ili ploča.
Hemijsko čišćenje (CIP – Clean-na-mjestu): cirkulirajuća sredstva za čišćenje za otapanje kamenca, ulja ili bioloških nečistoća.
Hidropjeskarenje ili pranje pod pritiskom: mlaz vode pod visokim{0}}pritiskom za čvrste ostatke.
Uvijek slijedite preporuke proizvođača i osigurajte da metoda čišćenja odgovara materijalu i vrsti onečišćenja kako biste spriječili oštećenje.
P: Koja je važnost izmjenjivača topline?
O: Izmjenjivač topline je kritična komponenta u mnogim industrijskim i HVAC sistemima. Omogućava efikasan prijenos topline između dva fluida bez njihovog miješanja, doprinoseći uštedi energije, poboljšanoj kontroli procesa, smanjenim operativnim troškovima i ukupnoj efikasnosti sistema. U industrijama poput hemijske obrade, proizvodnje električne energije i proizvodnje hrane, izmjenjivači topline su od vitalnog značaja za održavanje temperaturne ravnoteže i osiguravanje sigurnosti i performansi.
P: Šta se dešava ako ne očistite izmenjivač toplote?
O: Zanemarivanje čišćenja izmjenjivača topline dovodi do zagađivanja-akumulacije kamenca, mulja ili krhotina-što smanjuje termičku efikasnost, povećava potrošnju energije i uzrokuje veće radne pritiske. Vremenom, to može dovesti do pregrijavanja, oštećenja opreme, neočekivanih isključivanja ili potpunog kvara sistema. Redovno čišćenje je neophodno kako bi se izbjegle skupe popravke i održao pouzdan i siguran rad.
P: Koliko često treba servisirati izmjenjivač topline?
O: Učestalost servisiranja ovisi o primjeni, radnom okruženju i vrsti uključenih tekućina. Za kritične sisteme ili sisteme sa velikom -korištenjem, preporučuje se servisiranje svakih 6 do 12 mjeseci. Međutim, u čistijim sredinama ili manje zahtjevnim operacijama godišnje održavanje može biti dovoljno. Praćenje indikatora performansi kao što su pad pritiska, izlazna temperatura ili smanjenje protoka takođe može pomoći u određivanju pravog intervala servisiranja.
P: Koja je efikasnost izmjenjivača topline?
O: Efikasnost izmjenjivača topline je omjer stvarnog prijenosa topline i maksimalnog mogućeg prijenosa topline. Zavisi od faktora kao što su tip izmjenjivača topline, raspored protoka i temperaturna razlika između fluida.
P: Koja je efikasnost prenosa toplote?
O: Efikasnost prenosa toplote se odnosi na to koliko se efikasno toplotna energija prenosi sa jednog medija na drugi. Zavisi od faktora kao što su toplotna provodljivost, površina, temperaturni gradijent i način prenosa toplote (kondukcija, konvekcija ili zračenje). Efikasnost izmjenjivača topline mjeri se njihovom sposobnošću da minimiziraju gubitke energije i maksimiziraju razmjenu topline.
P: Koji tip izmjenjivača topline daje maksimalnu efikasnost prijenosa topline?
O: Protutočni izmenjivači toplote generalno obezbeđuju najveću efikasnost prenosa toplote jer omogućavaju da topli i hladni fluidi teku u suprotnim smerovima. Ovo maksimizira temperaturnu razliku duž dužine izmjenjivača, što rezultira boljim prijenosom topline. Pločasti izmjenjivači topline i ljuski{2}}i-izmjenjivači topline sa optimiziranim dizajnom također nude visoku efikasnost.
P: Koji je najefikasniji tip izmjenjivača topline?
O: Najefikasniji tip izmjenjivača topline ovisi o primjeni, ali pločasti izmjenjivači topline se često smatraju najefikasnijim zbog svoje velike površine, visokog koeficijenta prijenosa topline i kompaktnog dizajna. Osim toga, regenerativni izmjenjivači topline i mikrokanalni izmjenjivači topline su visoko efikasni za specifične industrijske i HVAC aplikacije.
P: Koji način prijenosa topline je najefikasniji?
O: Kondukcija je najefikasniji način prijenosa topline jer se događa direktnim kontaktom bez uključivanja kretanja fluida. Materijali visoke toplotne provodljivosti, kao što su metali, omogućavaju brz prenos toplote. Međutim, u praktičnim primjenama, prisilna konvekcija (pomoću ventilatora ili pumpi) može značajno povećati stope prijenosa topline.
