Proces proizvodnje izmjenjivača topline – od projektovanja do testiranja

Izmjenjivač toplineneophodni su za prenos toplote između dve ili više fluida. Ključan je u procesima rafiniranja i povećanju termičke efikasnosti u farmaceutskim, naftnim i plinskim, prehrambenim, hemijskim i elektranama.

Jedan od vodećih proizvođača izmjenjivača topline u Indiji, GNEE, već više od 17 godina ima-dizajnirane i proizvedene izmjenjivače topline s pločama, zračnim-hlađenjem, školjkom i cijevi, valovitim i rebrastim cijevima. Sa našim vrhunskim-proizvodnim kapacitetima, stekli smo povjerenje brojnih preduzeća širom svijeta pružajući pouzdana,-otporna na koroziju,-rješenja za razmjenu topline visokih performansi.

Strateški prilagođavamo jedinstvene zahtjeve klijenata koji obuhvataju različite sektore koristeći sofisticirani dizajn-do-mogućnosti isporuke i-inženjerske sposobnosti u kući.

Izmjenjivači topline su ključni u različitim industrijskim procesima jer prenose toplinsku energiju iz jednog toka fluida u drugi. Zato istaknutiproizvođači izmjenjivača topline s školjkom i cijevi u Indijipratiti proizvodni proces kako bi se održale optimalne performanse, pouzdanost i sigurnost.

Proizveden je korišćenjem termičkog modela za izračunavanje efikasnosti pod određenim uslovima. Proizvodnja izmjenjivača topline je složen proces koji se sastoji od sljedećih faza:

• Proces termičkog dizajna
• Detaljni proces inženjeringa i projektovanja
• Manufacturing Process
• Proces zavarivanja i montaže
• Testiranje i priprema za otpremu
• Završni transport i-inspekcije na licu mjesta
• Hajde da razumemo svaku fazu do detalja da bismo razumeli kako je vrhunskoproizvođači izmjenjivača toplineosigurati kvalitet pri proizvodnji izmjenjivača topline.

Faza projektovanja je ključna za proizvodnju optimizovanih industrijskih izmenjivača toplote koji maksimiziraju efikasnost prenosa toplote klijenta. Stručna grupa dizajnera i inženjera proizvođača izmjenjivača topline u Indiji utvrđuje optimalni tip izmjenjivača topline, konfiguraciju, materijale za konstrukciju i tehničke specifikacije prema parametrima svakog projekta.

Softver je opremljen radnim temperaturama, toplotnim opterećenjem, tipovima i svojstvima fluida, brzinama protoka, redukcijama pritiska i brzinama protoka za generisanje specijalizovanih dizajna.

Dizajnerski tim simulira termičke i mehaničke performanse industrijskog izmjenjivača topline u stvarnim radnim uvjetima koristeći tehnike računske dinamike fluida. Ovo virtualno testiranje maksimizira brzinu prijenosa topline dok potvrđuje sigurnost i pouzdanost. Softverski-prijateljski interfejs također olakšava saradnju korisnika kako bi dizajn precizno prilagodio njihovim procesnim zahtjevima.

U saradnji sa inženjerskim, kvalitetnim i proizvodnim timovima, izvode se brojne iteracije dizajna kako bi se optimizovao pristup inspekciji, troškovi, održavanje, izvodljivost proizvodnje i drugi kritični faktori.

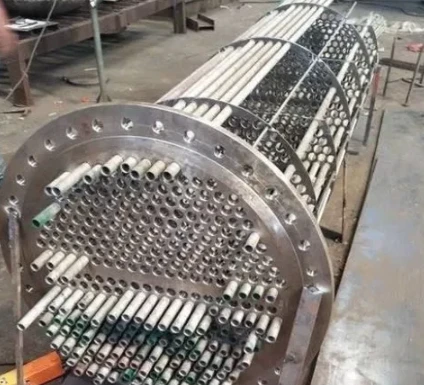

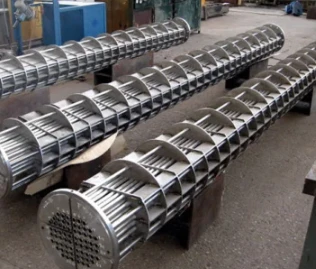

Faza proizvodnje počinje tako što se osnovni materijali podvrgavaju oblikovanju, mašinskoj obradi i zavarivanju kako bi se pretvorili u glavne komponente industrijskih izmjenjivača topline. Cilindri sa kanalima i školjkama su obično valjane i zavarene ploče (prečnika većeg od 24-inča) ili cijevi (24-inča ili manjeg promjera). Ovisno o debljini, limovi cijevi mogu biti pločasti ili otkovci, strojno obrađeni i izbušeni. Prirubnice su toplo kovani prstenovi, a pregrade su pločasti materijali koji se strojno obrađuju i buše. Cijevi dolaze u različitim varijantama, kao što su bešavne i zavarene, a dostupne su u nekoliko standardnih promjera i debljina. Cijevi se mogu savijati u obliku slova U i rezati na dužinu prema potrebi proizvođača izmjenjivača topline u Indiji.

Dakle, izrada izmjenjivača topline sa školjkom i cijevi može se podijeliti u četiri faze:

• Mašinske i bušaće operacije
• Operacije zavarivanja
• Sklop paketa
• Završna i ispitna montaža

Zavarivanje i montaža industrijskog izmjenjivača topline predstavljaju ključnu fazu u proizvodnji, koja zahtijeva značajnu preciznost i stručnost. Proizvođači u Indiji koriste složene metodologije zavarivanja kao što su TIG, MIG, orbitalno i lasersko zavarivanje kako bi garantovali integritet i nepropusnost spojeva prema globalnim kodovima i standardima. ASME-certificirani, iskusni zavarivači se pridržavaju najboljih praksi korištenjem pribora kako bi osigurali tačnost dimenzija.

GNEEkoristi potrošni materijal kao što su žice za punjenje specifične za metal- i automatsko orbitalno zavarivanje za proizvodnju besprijekornih, ujednačenih zavara za velike industrijske izmjenjivače topline.

Radiografski testovi i drugi postupci ispitivanja bez razaranja potvrđuju zavarene šavove. Osim toga, svaki izmjenjivač topline je podvrgnut rigoroznim hidro i helijskim testovima curenja kako bi se osiguralo da je nepropusno-otporan. Tim za osiguranje kvaliteta pažljivo ispituje svaki spoj. Vrhunski proizvođači izmjenjivača topline u Indiji pridržavaju se strogih protokola kako bi zadovoljili standardne instrumente za zavarivanje, uključujući zaštitni poklopac.

Funkcija osiguranja kvaliteta je kritična u proizvodnji pouzdanih izmjenjivača topline s omotačem i cijevi. GNEE koristi rigorozan proces inspekcije ulaznog materijala kako bi osigurao integritet komponenti.

Iscrpne procedure testiranja se izvode u više faza kako bi se garantovao integritet performansi. Svaki izmjenjivač topline prolazi kroz test curenja dok je pod pritiskom u zraku ili vodi.

Performanse se procjenjuju tokom završnog testiranja pod simuliranim procesnim uvjetima.

• ASME 'U' potvrda pečata za integritet pod pritiskom
• ASME 'R' žig za popravke i izmjene
• CE oznaka koja potvrđuje sigurnost proizvoda.
• ISO 9001:2015 za upravljanje kvalitetom

U kombinaciji sa naprednom opremom za testiranje i kalibracijom koja se može pratiti do nacionalnih standarda, curenje, brzina prenosa toplote i pad pritiska se takođe mere sa izuzetnom preciznošću. Izmjenjivači grijanja dobivaju konačnu sankciju za otpremu klijentima tek nakon što završe sva ispitivanja.

Industrija proizvodnje izmjenjivača topline je u skladu sa strogim protokolima testiranja kako bi se potvrdilo da svaka jedinica zadovoljava specifikacije dizajna prije isporuke kupcima. Timovi za kontrolu kvaliteta koriste standardizirane testove za provođenje temeljnih procjena termičkih performansi i mehaničkog integriteta.

Precizni instrumenti prate pritisak u jezgru, temperaturu i stope prenosa toplote tokom procesa lansiranja kako bi osigurali da su toplotne obaveze ispunjene. Hidrostatički i pneumatski tlakovi se izvode bolje od predviđenih projektnih pritisaka. Masena spektrometrija helijuma detektuje čak i najmanje curenje sa vrhunskom preciznošću. Testiranje kritične opreme kao što su instrumenti, ventili i zaptivke slijedi planove testiranja.

Nakon provjere termičke hidraulike i mehaničkog integriteta, eksterijer se obrađuje izolacijom, zaštitnim premazima i poliranjem. Jedinjenja koja inhibiraju koroziju-i pravilni postupci rukovanja materijalom sprečavaju oštećenja tokom transporta.

Izmjenjivači topline su po narudžbi-izrađeni od strane timova za izvozno pakovanje sa dovoljnom podlogom za sprječavanje kvarova tokom međunarodnog transporta.

Sredstva za sušenje se koriste za ojačavanje osjetljivih područja kako bi se spriječilo prodiranje vlage. Spremnost-kontejnera za izvoz se provjerava kroz reviziju usklađenosti prije njihovog plombiranja za transport do objekata klijenta. U teškim industrijskim okruženjima, izmjenjivači topline rade sigurno dugi niz godina zahvaljujući primjeni strogih protokola.

Nakon transporta, montaže i -inspekcije na licu mjesta tim osigurava besprijekornu instalaciju u okruženju i siguran rad. Tim za inspekciju provjerava curenja, provjerava brzine protoka tečnosti i temperaturne razlike i prati ukupne performanse.

Kao pouzdani proizvođač izmjenjivača topline s omotačem i cijevi u Indiji, GNEE održava objekte svjetske{0}}klase i implementira rigorozne procese za isporuku izmjenjivača topline s omotačem i cijevi{1}}otpornim na koroziju koji zadovoljavaju međunarodne standarde uz održavanje visokih performansi.

Znamo kako da ispunimo sve vaše zahtjeve izmjenjivača topline, bilo da oni uključuju značajna kapitalna ulaganja ili imperativnu zamjenu. Povežite se s našim stručnjacima da dobijete prilagođeni industrijski izmjenjivač topline-usaglašen sa propisima koji zadovoljava vaše potrebe.
