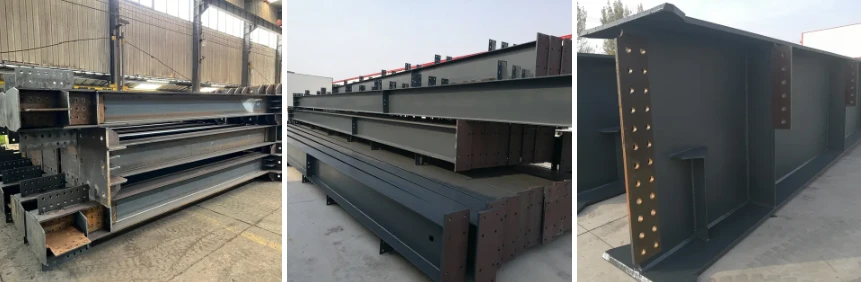

Stub H-presjeka je vertikalni aksijalni-član opterećenja čeličnog okvira, a njegova široka-prirubnica H profil efikasno raspoređuje materijal tako da element nosi velika vertikalna opterećenja uz dobru bočnu stabilnost protiv izvijanja. Prikazani i za radionice i za više{4}}spratne okvire, naši čelični čelični stubovi H-presjeka su precizno-proizvedeni prema međunarodno priznatim standardima (GB/T 11263, EN 10025, AS/NZS 3678, ASTM A572}) visoke snage{{511} Q355B/S355JR do A572 Gr50, zavaren automatskim zavarivanjem pod vodom gdje je specificiran zavareni stup.
Isporučujemo ujednačene, sužene i klinaste-profile tako da element prati-moment savijanja laganog okvira portala umjesto da troši čelik na konstantan presjek, sa osnovnim pločama stubova, rasporedom sidrenih-zavrtnja i detaljima spoja nacrtanim u Tekli. Završeno sa pjeskarenjem i certificiranim antikorozivnim premazom, svaka kolona se isporučuje sa MTC i 100% UT inspekcijom, ponuda u roku od 24 sata.
Specifikacija kolone H-odjeljka
| Naziv stavke | Stubovi strukturalnog H-presjeka (zavareni ili vruće-valjani) |
| Material Grade | Q355B/Q235B (Ekvivalentno S355JR / ASTM A572 Gr.50 / S235JR) |
| Standard | ASTM, EN, AS/NZS, GB, ISO |
| Visina presjeka (H) | 200 – 1.000 mm (do 1.200 mm na upit) |
| Širina prirubnice (B) | 100 – 1.000 mm (proporcionalno visini) |
| Debljina mreže (t1) | 6 – 40 mm |
| Debljina prirubnice (t2) | 8 – 60 mm (Dizajnirano da odgovara debljini mreže) |
| Obrada površine | Sa 2.5 Shot Blasting; Obojeno (Epoxy Cin-bogat temeljni premaz) ili vruće pocinčano |
| Proces zavarivanja | Automatsko zavarivanje pod vodom (SAW) / CO2 zaštićeno zavarivanje |
| Kontrola kvaliteta | 100% vizuelni pregled + ultrazvučno ispitivanje (UT) / MT za zavarene šavove |
| Crtanje | Prema crtežima ili prema zahtjevima kupca. |
| Pakovanje | Izvozite morsku{0}}morsku ambalažu: čelične palete / klipove / učvršćenje za utovar kontejnera |
| Usages | 1. radionica, magacin, pogon 2. Konstrukcija okvira od čelične mreže 3. Čelični H-stup i čelični H-greda 4. Proizvodi okvira portala 5. Projekt visoke zgrade 6. Ostale zgrade od čeličnih konstrukcija |
Vrste kolone H-odjeljaka
Čelični stupovi H-presjeka se široko koriste u projektima čeličnih konstrukcija. Na osnovu varijacije poprečnog-poprečnog presjeka i profila duž visine, dijele se na tri glavna tipa: ujednačeni-H-stupovi presjeka, konusni H-stupovi i klinasti-stupovi u obliku H-.
Bilo da vaš projekat zahtijeva jednoobrazne-stubove presjeka za standardnu stabilnost ili konusne/klinaste-oblikove dizajne za optimiziranu efikasnost materijala u velikim-prometima, naš inženjerski tim osigurava da je svaki profil izračunat za maksimalne performanse{3}}podnošenja opterećenja i strukturalni integritet.
H-stubovi u obliku klina
Karakteristike: Vertikalno 90 stepeni na jednoj strani, nagnuta ivica na drugoj.
Prednosti: Savršeno prilagođava promjenjivi moment savijanja. Koristi se sa konusnim krovnim rogovima radi poboljšanja troškovne efikasnosti.
Prijave: Bočni i unutrašnji stupovi lakih čeličnih konstrukcija portala.
Konusne H-kolone
Karakteristike: Obje strane su nagnute ivice.
Prednosti: Optimiziran raspored materijala prema raspodjeli naprezanja. Olakšava konstrukciju uz održavanje dovoljne nosivosti.
Prijave: Konusni stupovi za lagane okvire portala.
Ujednačene kolone-odjeljka H-
Karakteristike: Obje strane su vertikalne pod uglom od 90 stepeni.
Prednosti: Ujednačeno nosivost i jasna raspodjela naprezanja. Visoka standardizacija pojednostavljuje proizvodnju i-instalaciju na licu mjesta.
Prijave: Široko se koristi kao savijeni stubovi konstantne-visine u više-spratnim okvirima i industrijskim radionicama.
Osnovne prednosti H- kolone odjeljka
1. Odlična mehanička svojstva
Prirubnice i mreža čeličnih stupova H-presjeka rade u sinergiji, dajući jaku dvoosnu otpornost na savijanje, visoku nosivost i izvanrednu otpornost na torziju. Njegova nosivost-nosivost po jedinici težine je 15% veća u odnosu na čelične stupove I-presjeka.
2. Veća iskorištenost prostora
Debljina prirubnice može se smanjiti za 30% bez ugrožavanja čvrstoće konstrukcije. Prethodno oblikovane standardne rupe olakšavaju instalaciju cjevovoda. Tanak web dizajn štedi zajednički prostor i maksimizira korisnu površinu poda.
3. Lagane operacije podizanja
50% je lakši od betonskih stubova, što skraćuje vreme rada toranjske dizalice za 40%.
4. Fleksibilne veze
Unaprijed{0}}izbušene rupe za vijke se proizvode s visokom preciznošću, što omogućava brzu-montažu na licu mjesta bez zavarivanja na terenu.
5. Pouzdan raspored izgradnje
Izgradnja se može nastaviti bez obzira na vremenske uslove. Rad se nastavlja čak i u kišnim ili snježnim danima, bez potrebe za sušenjem.
Proces proizvodnje kolone H{0}}odjeljka
Profesionalna izrada naših čeličnih stubova H-profila integriše napredne Tekla BIM detalje sa preciznom CNC pripremom materijala, automatizovanim sastavljanjem i visoko-zavarivanjem pod vodom (SAW), praćeno mehaničkim ispravljanjem i integracijom sekundarnih komponenti, a sve to je strogo verifikovano kroz Non-NDc25 Testiranje pre konstruisanja. pjeskarenje i certificirani antikorozivni premaz za osiguranje maksimalnog strukturalnog integriteta i trajnosti za globalne izvozne projekte.
Referentna cijena čeličnog stupa H presjeka
| Vrsta proizvoda | Primjer specifikacije | Pribl. Jedinična težina | Kategorija Težina Raspon | Referentna cijena |
|---|---|---|---|---|
| Lagani H-odsjek kolona | H200×200×8×12 mm | ~50 kg/m | 20 – 60 kg/m | USD 850 – 1,050 / MT |
| Kolona srednjeg H-odjeljka | H300×300×10×15 mm | ~93 kg/m | 60 – 150 kg/m | 800 – 1.000 USD / MT |
| Teška kolona H-odjeljka | H500×500×20×30 mm | ~281 kg/m | 150 – 350 kg/m | USD 950 – 1,250 / MT |
| Stub izrađen po narudžbi | Prilagođeni dizajn | Varijabilna | Na osnovu crteža | USD 900 – 1,350 / MT |
Napomena:
1. Gore navedene cijene su samo za referencu. Zbog fluktuacija na tržištu čeličnih sirovina, kontaktirajte nas za formalnu i ažuriranu ponudu.
2. Konačne ponude zavise od razreda čelika (npr. Q235B, Q355B, ASTM A36), preciznih dimenzija, količine narudžbe, površinske obrade (npr. temeljno premazivanje ili toplo{8}}pocinčavanje) i specifičnih uslova isporuke.
3.Ove referentne cijene su bazirane na FOB kineskoj luciuslovima, a proizvodi su proizvedeni u skladu sa međunarodnim standardima čelične konstrukcije.
Kontrola kvaliteta naše kolone H-odjeljka
Provjera sirovina
Stroga kontrola kvaliteta čelika i hemijskog sastava. Sve serije dolaze sa MTC-om u skladu sa međunarodnim standardima.
Praćenje proizvodnje
Kontrola-u realnom vremenu nad preciznošću CNC rezanja, vertikalnošću montaže i parametrima zavarivanja SAW.
Rigorozna inspekcija
Provjera dimenzija: Osigurajte geometrijske tolerancije pomoću visoko{0}}preciznih mjernih instrumenata.
NDT testiranje: 100% UT na kritičnim zavarenim spojevima za nula unutrašnjih defekata.
Mjerenje premaza: Precizno DFT testiranje za pouzdane antikorozivne performanse.
Potpuna sljedivost
Potpuna sljedivost od toplotnih brojeva do serijskih brojeva proizvoda; obezbeđeni zvanični sertifikati proizvoda.
Primjena kolone H-odjeljka
Visoke-visoke i neboderi
Formirajte stabilna strukturna jezgra za nošenje teških vertikalnih opterećenja i izdržavanje vjetra i seizmičkih opterećenja.
Industrijska postrojenja i skladišta
Omogući slobodne prostore za dugačke-kolone{1}}razmaka; pouzdana podrška za mašine i mezanine.
Underground & Deep Foundation Projekti
Koriste se kao čelični šipovi i noseći elementi za metro stanice i temeljne jame.
Industrijski strukturni nosači
Glavni okviri za petrokemijska postrojenja, elektrane i logistička čvorišta; stupovi i šine za mostne dizalice.
Vodič za odabir - Odjeljak po slučaju upotrebe
Tabela ispod je preuzeta iz opšte prakse industrijske selekcije; svaki odjeljak je dvostruko-provjeren u odnosu na vaš stvarni raspon, opterećenje dizalice i kvalitet čelika prije proizvodnje.
| Slučaj upotrebe | Tipični presjeci (mm) | Tačka odabira ključa |
|---|---|---|
| Laka industrijska zgrada (krovna rešetka / stub) | H200×100 · H250×125 | Lagan, umjeren raspon |
| Teška industrijska zgrada (glavna / kranska greda) | H400×200 · H500×200 · H600×300 | Visoka čvrstoća, veliki raspon, opterećenje šinom |
| Više-spratni/visoki{1}}okvir | H300×200 · H350×250 · H400×300 | Visok aksijalni pritisak, dobra stabilnost |
| Most glavna/sporedna greda | H500×200 · H600×300 · H700×300 | Visoka čvrstoća na savijanje, izdržljivost (zadebljana prirubnica po izboru) |
| Skladišni/logistički okvir | H250×125 · H300×150 | Lagana, brza erekcija |
| Podrška za napajanje/toranj | H300×200 · H350×250 | Visoka otpornost na smicanje i vjetar |
| Vanjski / korozivni (energija vjetra itd.) | H400 i više, vruće{1}}pocinčano | Otpornost na zamor i koroziju |
Vodič za brzi odabir po rasponu
Mali raspon (<12 m): H200–H300.
Srednji raspon (12–24 m): H300–H500.
Veliki raspon ili dizalica: H500 i više.
Za stupove odaberite deblje prirubnice s tanjim rebrom; za grede, deblja mreža jača savijanje.
Pakovanje i dostava kolone H-odjeljka
| Stavka | Detalj |
|---|---|
| Pakovanje | Komponente pričvršćene na čelične podloge s podstavom i oblogom za zaštitu anti-korozivnog premaza. |
| Transport | Teška-pričvršćivanje i učvršćivanje u 40' HQ/OT kontejnerima ili razbijenim-masterima za nultu-stabilnost kretanja. |
| Označavanje | Otporna na vremenske uvjete s brojem komada koji odgovara crtežu montaže za brzu{0}}montažu na licu mjesta. |
| Dokumenti su poslani | Lista pakovanja, faktura, MTC, NDT izvještaji, nacrti trgovine/montaže. |
FAQ:
Kako je stub H-presjeka pričvršćen na temelj?
Stubovi se postavljaju na betonsku podlogu kroz osnovnu ploču izlivenu anker vijcima; nakon montaže podloga se zafugira i matice se zategnu momentom-. Raspored sidrenih-zavrtnja, veličina osnovne-ploče i matice za nivelisanje mogu se isporučiti prema vašem crtežu temelja.
Koja se tolerancija vertikalnosti može postići i kako se stub ispravlja?
Vertikalnost stuba se provjerava teodolitom/nivelom nakon privremenog držanja; Tolerancija{0}}usklađena u industriji je nagnuta unutar H/1000 i ne više od 25 mm za stubove visine{3}}etaže, zatim se baza fugira i finalizira.
Zavareni H-presjek ili vruće-Valjani H-greda - kako da odaberem formu?
Vruće{0}}valjane H-grede odgovaraju standardnim profilima uz brzu isporuku i nisku cijenu; zavareni H-presjeci odgovaraju ne-standardnim dubinama, konusnim ili klinastim oblicima i težim prirubnicama, i omogućavaju vam da optimizirate presjek prema omotaču trenutka. Oba ispunjavaju iste stepene snage.
Da li obezbeđujete zaštitu od požara i korozije za stub?
Zaštita od korozije je pjeskarenjem Sa 2,5 plus epoksi cinkom bogat-prajmerom sa završnim premazom ili vrućim-pocinčavanjem za vanjsku upotrebu; otpornost na vatru može se zadovoljiti intumescentnim premazom ili betonskim omotačem do potrebnog-opožarnog perioda.
Kako se razmatraju aksijalno opterećenje, vitkost i efekti drugog-reda?
Stub se provjerava za aksijalnu kompresiju, biaksijalni kapacitet savijanja i izvijanja pod vladajućim nagibom, a uključeni su i efekti drugog{0}}reda (P-delta) od ugiba stuba, prema AISC 360 / EN 1993 / GB 50017, tako da sekcija ostaje stabilna pod faktorskim opterećenjima.
Jesu li isporučeni spojevi za spajanje i osnovni detalji?
Da. Prodavni ili gradilišni spojevi sa pločama za spajanje i vijcima velike{1}}vrste, osnovnim pločama, osnovnim ukrućenjima i sidrenim{2}}vijcima detalji su detaljno opisani u Tekli i isporučeni, veličine da održe jednostavnost montaže i kontinuiranu krutost spoja.
